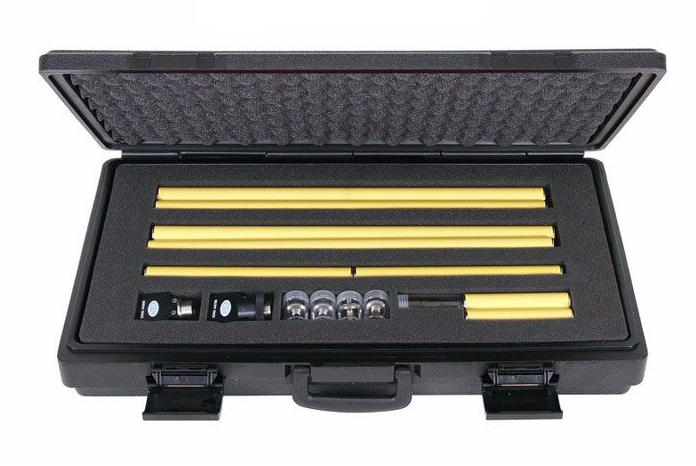

图1：803-MCP摄影测量基准尺
803-MCP摄影测量基准尺/标尺
803-MCP不仅是一款用于摄影测量系统的参考基准尺，而且还可以用在建造大型纪念碑或工艺品时进行“蛙跳”，它能为用户提供精准稳定的参考点和反射标志。 这些标记点已在出厂时进行了100％的校准。 目标支架是该套件的独有工具能够有效支持殷钢尺。由于803-MCP摄影测量标准尺具有极低的热膨胀系数1.26E-6℃（-18℃-93℃），可有效地消除因搬运或环境变化而引起的长度变化，因此对计量学的精准度有了非常可靠的保证。
|
殷钢尺型号 |
12587系列 |
|
标尺精度 |
±0.003mm |
|
累计精度 |
±0.013mm |
表1：殷钢尺型号及精度
803-MCP中的单根摄影测量基准尺的制造长度精度在±0.003 mm之内。 此外，每个套件殷钢管拼接后，总累计误差不超过±0.013 mm。 这意味着您可以将套件中的所有试管端对端连接在一起，并且拼接将使总长度保持在累计误差范围内。 （表1总结了此信息。）表2是包含的组件。

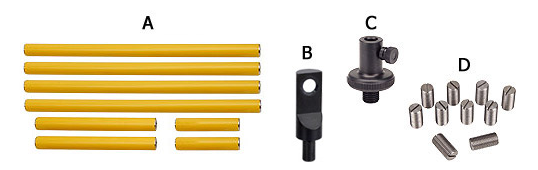

图2.：803-MCP摄影测量殷钢尺组成
|
图片 |
型号 |
描述 |
数量 |
|
|
A |
12587-500mm |
500mm |
4 |
|
|
12587-250mm |
250mm |
2 |
||
|
12587-125mm |
125mm |
2 |
||
|
B |
15483-2 |
回射目标: 6.35mm点，25mm偏移 |
4 |
|
|
C |
15484-2 |
目标持有人； 25mm偏移 |
4 |
|
|
D |
12406-G1 |
不锈钢接头 |
10 |
|
|
n.a |
12421-G1 |
塑料盒 |
1 |
|
|
n.a |
n.a |
NIST套件溯源认证 |
yes |
|
表2：803-MCP套件组件明细表
（如果您需要更详细的资料，请致电公司咨询）
